FCB-EV9500M高清机芯，以其
高清晰的图像质量和稳定的性能，在众多行业中赢得了广泛的认可。而LVDS/MIPI转IP网络控制板（又叫MIPI转IP网络控制板），则以其强大的
网络控制功能和
灵活的配置选项，成为了众多系统集成商和终端用户的选择。
本实操教程旨在为大家详细介绍如何将Sony
FCB-EV9500M高清机芯与LVDS/MIPI转IP网络控制板进行连接，并通过实际操作，了解到从
接口识别、
接线操作、
电源与网络连接，到
登录控制界面与插件安装等各个环节的详细步骤和注意事项。

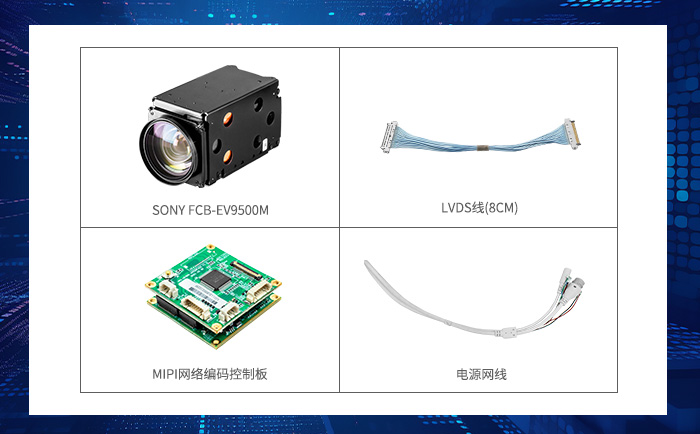

一、准备材料
1、Sony FCB-EV9500M高清机芯
2、LVDS/MIPI转IP网络控制板
3、30Pin LVDS线
4、电源网线（包含6Pin网线和2Pin电源线）
二、连接步骤
接口识别：
为了增加LVDS/MIPI转IP网络控制板的灵活性性，特意设计了MIPI Input和LVDS Input两种接口。尽管两种接口外形是完全一样的，但是定义不一样。
FCB-EV9500M高清机芯应连接到
MIPI Input接口，而除FCB-EV9500M以外的其他高清机芯（如FCB-EV9520L等）应连接到LVDS Input接口。

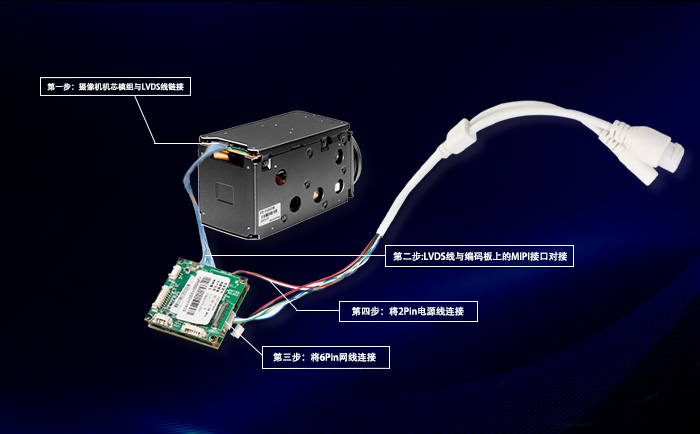

接线操作：
使用LVDS线将FCB-EV9500M摄像机的输出端与LVDS/MIPI转IP网络控制板的MIPI Input接口相连。
注意LVDS线的
线序不能接错，否则可能导致故障。
接着，使用6pin连接线与网线将LVDS/MIPI转IP网络控制板与电脑或其他网络设备相连，确保
网络通畅。
最后，将电源连接线与适配器连接接到LVDS/MIPI转IP网络控制板的电源输入端。
这时候Sony FCB-EV9500M的镜头会先缩进去再伸出来，这是摄像机自检的过程。
如有自检过程，说明摄像机可以正常启动。
三、软件设置
登录控制界面：
打开IE浏览器，输入默认IP地址：192.168.0.123、用户名：admin和密码：abcd1234登录控制界面。
第一登录会提醒：“还未安装RTSPPlay插件，点击下载”，点击这个提示下载插件，然后关闭IE浏览器，以管理员身份运行插件，并安装。
插件安装好之后重新打开IE浏览器，这时候，Sony FCB-EV9500M高清机芯能够正常显示图像，并可以对相机进行简单的控制，如放大、缩小等，另外，还可以通过串口发出指令来控制机芯，具体的指令可参照Sony FCB-EV9500M技术协议手册。
本教程由轩展科技高级工程师Danny Wong亲自实操讲解，详细阐述了如何将Sony FCB-EV9500M高清机芯与LVDS/MIPI转IP网络控制板进行连接并显示图像以及控制相机。通过
细致的接口识别、
精确的接线操作、
稳固的电源与网络连接，以及
详尽的软件设置步骤，我们确保了FCB-EV9500M高清机芯与LVDS/MIPI转IP网络控制板的成功对接。
