在工业级高清成像领域，Sony FCB-EV9520L 一体化摄像机模组凭借出色的画质表现、快速自动聚焦能力，成为安防监控、工业检测、无人机巡检等场景的优选设备。而MIPI/LVDS转网络编码控制板作为一款功能强大的视频转换与控制终端，能够将摄像机信号转为网络视频流，实现数据的高速远距离传输。将二者搭配使用，即可搭建一套高效、稳定的高清视频录制系统。深圳市轩展科技高级工程师 Danny Wong，为大家详细拆解具体操作步骤。



MIPI/LVDS转网络编码控制板具备丰富的接口兼容性，其 MIPI 接口可直接对接 Sony FCB-EV9500M等型号摄像机，LVDS 接口则适配 Sony 及兼容 Sony VISCA 协议的高清一体化摄像机，能够轻松打通前端成像与后端存储、传输的链路，为各类专业场景提供清晰便捷的视频解决方案。

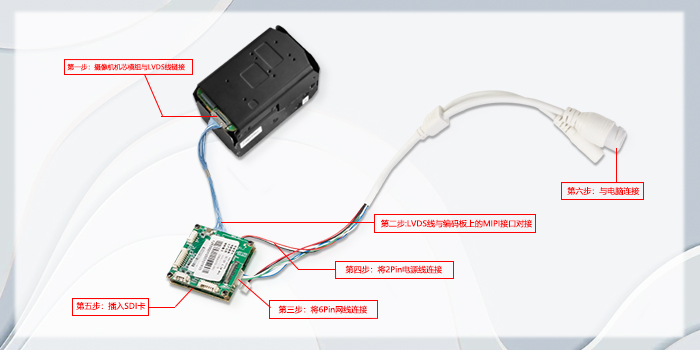

第一步：完成硬件连接，确认设备正常启动

FCB-EV9520L与MIPI/LVDS转网络编码控制板的硬件连接流程简洁易懂，但有一个核心要点需要重点注意：**FCB-EV9520L 必须接入MIPI/LVDS转网络编码控制板的LVDS接口（控制板丝印标注为“LVDS Input”）**，只有通过该接口，才能同时实现摄像机的图像输出与指令控制。



具体连接步骤如下：

1.  按照接口标识，将 FCB-EV9520L 的LVDS输出端与控制板的“LVDS Input”端进行精准对接，确保线路连接牢固无松动；

2.  准备一张容量充足的SD卡，插入MIPI/LVDS转网络编码控制板对应的SD卡槽中，用于存储录制的视频数据；

3.  为摄像机模组接通电源，此时观察到摄像机镜头出现伸缩动作，这是设备的自检流程，代表FCB-EV9520L已成功启动。



第二步：进入软件设置界面，完成录制参数配置

硬件连接无误后，需要通过电脑端对MIPI/LVDS转网络编码控制板进行参数设置，以此实现视频的自动录制。整个软件配置流程分为登录控制界面、格式化 SD 卡、配置录像计划三个关键环节。



1. 登录控制界面：注意浏览器兼容模式

待FCB-EV9520L完全启动后，在电脑桌面打开 IE 浏览器，在地址栏输入 MIPI 网络控制板的专属 IP 地址，输入预设的用户名和密码，即可进入控制界面。



**重点提示**：为确保控制界面功能正常运行，必须将 IE 浏览器设置为 **IE 兼容模式**，避免因浏览器兼容问题导致操作界面卡顿或功能失效。



2. 格式化 SD 卡：保障存储稳定性

进入控制界面后，在左侧导航栏找到 **“存储设置→存储管理”** 选项并点击。在右侧弹出的操作界面中，勾选需要格式化的 SD 卡磁盘，点击“格式化”按钮即可启动格式化流程。



需要注意的是，格式化时间与SD卡容量直接相关，容量越大耗时越长。如果使用 256G 及以上大容量 SD 卡，建议提前单独完成格式化操作，避免在现场配置时耽误时间。



3. 配置录像计划：精准设定录制规则

录像计划的配置直接决定视频录制的时长、清晰度和触发方式，是软件设置的核心环节，具体操作步骤如下：

1.  在左侧导航栏点击 **“存储设置→计划配置”**，进入录像计划设置页面；

2.  在右侧“录像计划”菜单下，勾选 **“启用录像计划”** 选项，激活定时录制功能；

3.  **预录时间**选择“不预录”，确保视频录制严格按照设定时间启动；

4.  **码流类型**选择“主码流”，主码流相较于子码流，具备更高的分辨率和画质，能够满足专业场景对视频清晰度的需求；

5.  取消勾选“断网录像”选项——该选项勾选后，设备仅在网络断开时启动录制，取消后则按照定时计划正常录制；

6.  关键步骤：设置**布防时间**。点击“布防时间”栏目下的“编辑”按钮，先设置星期一的录制时间，开始时间填写“00:00”，结束时间填写“24:00”，实现全天24小时录制；随后在对话框左下角勾选“全选”，点击“复制到”按钮，将该设置同步到一周七天；

7.  设置完成后点击“确定”退出，此时“布防时间”区域全部变为蓝色，代表录像计划定时成功，FCB-EV9520L 会按照预设规则自动启动视频录制。

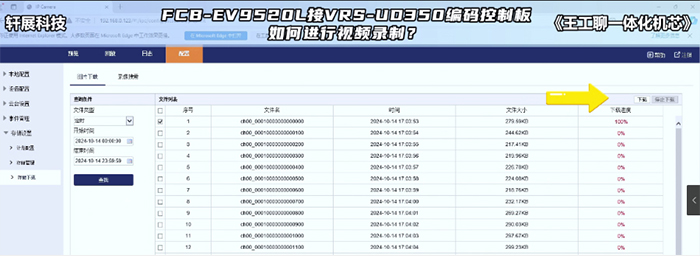

第三步：下载录制视频，完成数据导出

当设备按照计划完成视频录制后，可通过控制界面将 SD 卡中的视频文件下载到本地电脑，具体操作如下：

1.  在左侧导航栏点击 **“存储设置→存储下载”**，进入文件下载页面；

2.  根据需求筛选**文件类型**、**开始时间**和**结束时间**，系统会自动在右侧“文件列表”中展示符合条件的视频文件；

3.  勾选需要下载的视频文件，点击“下载”按钮；

4.  下载完成后，打开本地电脑路径 **c:用户AwebStorageDatasIPCDownloadFiles**，即可查看已下载的视频文件。



总结：强强联合，打造专业级视频录制方案

将 Sony FCB-EV9520L一体化摄像机模组与MIPI/LVDS转网络编码控制板搭配使用，能够充分发挥二者的技术优势，搭建一套高效、灵活、高质量的视频录制系统。



FCB-EV9520L以其优异的图像捕捉能力、快速精准的自动聚焦功能和高清视频输出，为录制内容提供了画质保障；MIPI/LVDS转网络编码控制板则凭借强大的网络通信与控制能力，实现了视频数据的高速传输与灵活存储。整套方案操作流程简单易懂，无需复杂的专业知识即可完成配置，能够广泛适配安防监控、工业检测、无人机巡检等多类应用场景，为用户提供理想的高清视频录制解决方案。
