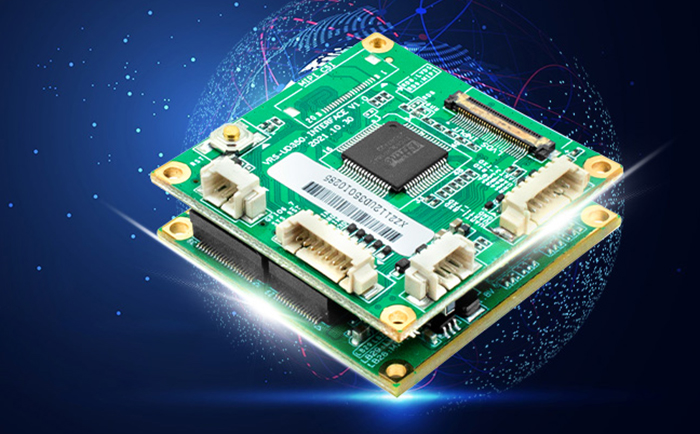

在工业视觉与安防监控领域，MIPI/LVDS转IP网络编码控制板正成为连接高性能摄像机与网络化系统的关键枢纽。这类设备能够将MIPI或LVDS接口摄像机输出的原始视频信号，高效转换为标准的网络视频流，并集成串口透传功能，实现对摄像机的远程精准控制。本文将以实际操作为基础，详细解析在Windows平台上，如何利用官方SDK完成串口透传的配置与执行，从而远程操控SONY FCB-EV9520L这类一体化摄像机。

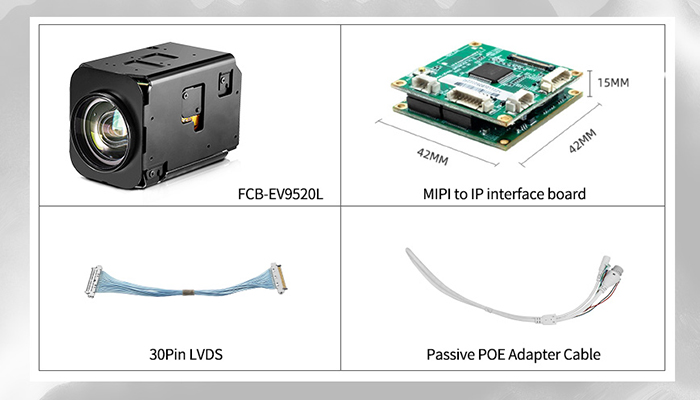

核心组件与连接准备

1. FCB-EV9520L变焦摄像机：被控的核心成像设备。
2. MIPI/LVDS转IP网络编码控制板：实现信号转换与通信协议的桥梁。
3. 30Pin LVDS线缆：用于连接摄像机与控制板，传输视频数据与控制信号。
4. 复合电源网线：通常包含6Pin网口用于数据传输与2Pin端子用于供电。



软件开发环境配置详解

1. 获取编译工具：
   首先需要获取MinGW-w64等能够在Windows下提供GCC编译环境的工具链。将其安装或解压至系统目录，例如 `C:Program Filesmingw64`。
2. 设置系统环境变量：
   为使系统终端能够识别g++等编译命令，需将编译器的二进制目录添加至系统Path变量。具体路径为：C:Program Filesmingw64in。添加完成后，可打开命令提示符输入 g++ --version验证是否配置成功。
3. 修改示例程序代码：
   在获取的SDK开发包中，通常会提供示例程序（如demo.c）。使用文本编辑器打开该文件，需进行两处关键修改：
   • 找到被注释的串口测试代码行，通常是 // test_serial(userID);，删除行首的//以启用串口透传功能。
   • 定位到数据发送函数，如 UNIV_DEV_SerialSend(handle, 1, data, len);，将其中的通道参数由默认的1（代表RS232）修改为3（代表连接数字机芯的通道）。此举确保了控制指令能正确路由至摄像机。

编译与执行串口透传

1. 启动编译流程：
   在SDK目录下，根据系统位数（32位或64位）打开对应的命令终端。在终端中导航至存有Makefile和demo.c的目录，执行编译命令：mingw32-make.exe。此命令将自动调用gcc编译器，生成可执行文件demo.exe。
2. 运行程序与建立连接：
   编译成功后，在终端中运行程序，并传入控制板的IP地址、登录用户名及密码。指令格式通常为：./demo 192.168.0.123 admin abcd1234。程序运行后，会尝试登录设备并开启网络串口隧道。
3. 发送指令验证控制：
   连接成功后，即可通过该命令行界面向摄像机发送VISCA协议或其他兼容的控制指令。例如，发送十六进制指令8101040727FF，摄像机应执行变焦放大动作，并可能返回响应数据90 41 FF 90 51 FF。发送指令8101040737FF，摄像机则应执行变焦缩小动作。通过观察摄像机物理动作与IE浏览器中实时画面的变化，可直观确认串口透传与控制功能已完全生效。

技术方案的核心优势

• 远程控制与简化布线：突破了传统RS-232线缆的长度限制，可通过IP网络实现跨地域的摄像机控制，极大简化了系统布线复杂度。
• 提升开发效率：SDK封装了底层的网络通信与协议转换细节，提供了清晰的API接口，开发者可专注于上层应用逻辑开发，无需深入钻研硬件通信协议。
• 高灵活性与可定制性：SDK通常提供丰富的功能接口与配置选项，支持开发者根据具体的应用场景，定制控制逻辑、视频流处理或与其他系统进行深度集成。
