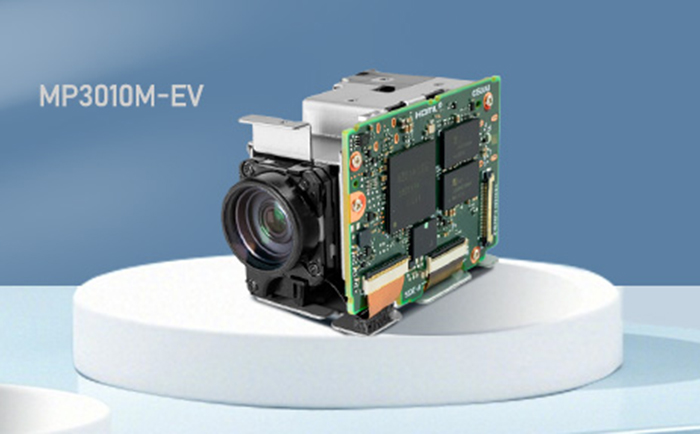

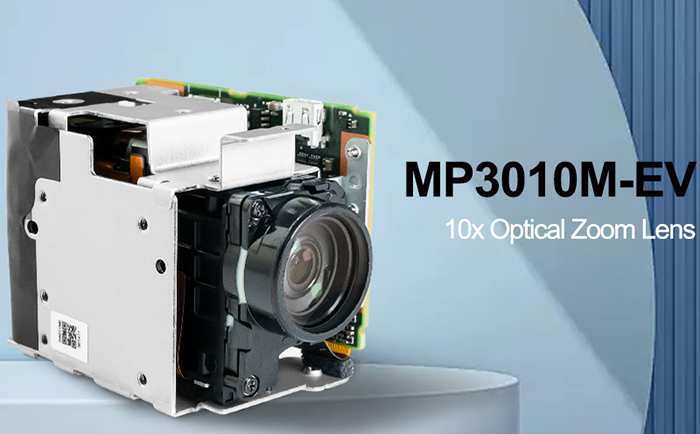

3G-SDI作为高清数字视频传输领域的主流接口，凭借高带宽、高稳定性的核心优势，以及最高可达2.97Gbps的传输速率，能够实现高质量视频信号的无损传输，广泛应用于各类专业视频场景。腾龙MP3010M-EV作为一款性能出众的全高清变焦摄像机模组，凭借优异的图像捕捉能力、小巧的紧凑型设计以及灵活的集成特性，成为无人机、安防监控、工业自动化等多个领域的优选设备。
值得注意的是，腾龙MP3010M-EV本身并不直接具备3G-SDI信号输出功能，要实现这一需求，需搭配专用硬件设备并完成规范配置。以下将详细拆解腾龙MP3010M-EV输出3G-SDI视频信号的完整流程，帮助用户快速掌握操作要点。
一、腾龙MP3010M-EV视频输出接口解析

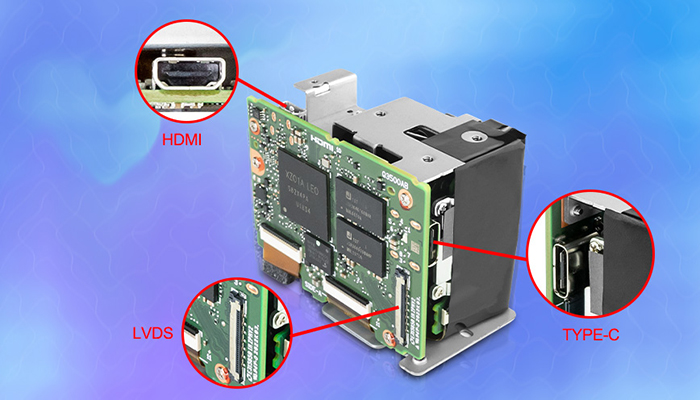

腾龙MP3010M-EV摄像机模组搭载了多元化的视频输出接口，涵盖LVDS、HDMI以及CVBS三种模式，这种多接口设计赋予了模组极强的场景适配性，可灵活满足不同场景下的视频传输需求。在实际应用中，LVDS接口因传输稳定性强、抗干扰能力突出，成为最常用的输出接口，通过专用LVDS线缆连接编码控制板，即可实现视频信号的转换与拓展输出，为3G-SDI信号输出奠定基础。
二、模组兼容性设计优势
腾龙MP3010M-EV在协议兼容性上具备显著优势，可无缝适配SONY VISCA通信协议，这一特性使其能够与各类基于该协议的高清摄像机芯专用编码控制板实现无障碍连接与数据交互，包括3G-SDI编码控制板、MIPI转IP控制板、HDMI编码板、USB3.0编码板等多种类型。这些编码控制板不仅能够完成视频信号的采集、转换与传输，还能提供完善的图像处理和设备控制功能，有效拓展了腾龙MP3010M-EV的应用边界与使用灵活性。
三、3G-SDI视频信号输出完整操作步骤
1. 硬件连接：搭建3G-SDI传输链路
硬件连接是实现3G-SDI信号输出的基础，需按照规范步骤完成接线，确保链路通畅：首先，采用30Pin规格的LVDS专用线缆，将腾龙
MP3010M-EV摄像机模组与3G-SDI编码控制板进行对应接口连接，确保接线牢固、无松动；其次，使用SDI专用传输线，将3G-SDI编码控制板的信号输出端与显示设备（如监视器、录像机）的SDI输入端连接，保障信号传输的稳定性；最后，为3G-SDI编码控制板接入DC 12V 1A规格的电源，确保控制板正常供电。
完成所有接线并通电后，腾龙MP3010M-EV的镜头会自动完成伸缩动作，这是设备启动后的正常自检流程，表明摄像机模组与控制板已成功通电并进入就绪状态。
2. 参数配置：确保信号同步匹配
硬件连接完成后，需对摄像机模组与3G-SDI编码控制板进行参数同步配置，这是保障3G-SDI信号正常输出的关键。配置核心在于确保两者的视频输出参数保持一致，主要包括视频输出格式、分辨率、帧率等关键指标——若参数不匹配，极易出现无图像输出、图像卡顿或失真等问题。例如，若将腾龙MP3010M-EV的图像格式设置为1080P60，而3G-SDI编码控制板的输出格式设置为720P60，两者参数不兼容，将无法正常输出视频信号。
待参数配置一致并实现正常图像输出后，可根据实际应用需求，进一步调整相关参数，但需始终保证摄像机模组与编码控制板的参数同步，避免出现信号异常。
3. 启动输出：实现3G-SDI信号正常传输
参数配置完毕后，重新启动腾龙MP3010M-EV摄像机模组与3G-SDI编码控制板，设备将自动完成信号识别与适配，同步输出3G-SDI视频信号。该信号可直接对接后端的视频采集设备、传输设备或存储设备，无需额外信号转换，即可满足专业视频监控、实时传输、后期处理等各类应用需求。
4. 设备控制：灵活调节运行参数
当腾龙MP3010M-EV与3G-SDI编码控制板成功连接后，可通过多种方式实现对摄像机的灵活控制，包括外接按键、TTL232接口、RS485接口等，可根据实际使用场景选择合适的控制方式。通过这些控制方式，能够对摄像机的变焦、聚焦、增益、白平衡等参数进行精准调节，确保输出的3G-SDI视频信号质量达到应用要求。
四、总结
综上，腾龙MP3010M-EV实现3G-SDI视频信号输出的核心，在于通过搭配
3G-SDI编码控制板，借助LVDS接口完成信号转换，再通过规范的硬件连接、参数配置与启动操作，即可实现高质量3G-SDI信号的稳定输出。依托这一方案，腾龙MP3010M-EV的应用场景得到进一步拓展，凭借其轻量化、高画质的优势，在无人机航拍、安防监控、工业自动化巡检等多个专业领域展现出强劲的竞争力与广阔的应用前景。
