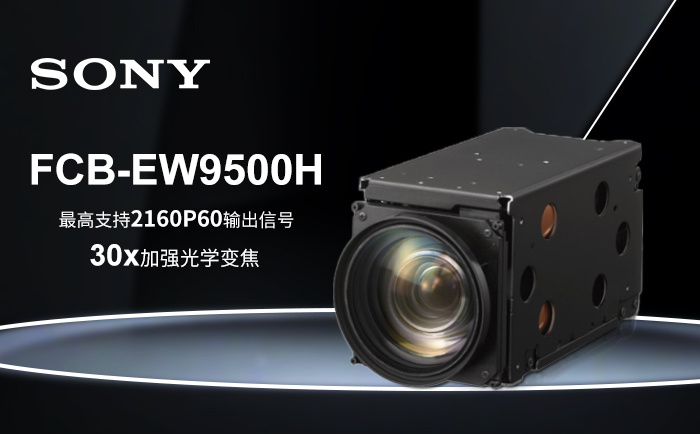

索尼FCB-9500系列是搭载1/1.8英寸图像传感器的紧凑型高清一体化摄像机芯，在机身内实现了30倍增强光学变焦能力，同系列包含3款外观尺寸完全一致的差异化型号，可适配不同接口需求的项目场景：

• FCB-EW9500H：400万像素机芯模组，支持2160P/60输出，原生HDMI接口

• FCB-EV9500M：全高清机芯模组，支持1080P/60输出，原生MIPI接口

• FCB-EV9500L：全高清机芯模组，支持1080P/60输出，原生LVDS接口

其中FCB-EW9500H是系列中主打高性能4K输出的核心型号，凭借400万有效像素与2160P/60的高帧率成像能力，成为无人机巡检、医疗影像、工业检测等场景的热门选型。作为索尼（中国）官方授权经销商，轩展科技收到大量开发者咨询：这款机芯的原生视频信号，有哪些成熟的落地输出方案？今天由轩展科技高级工程师Danny Wong为大家做统一专业解答。

一、方案说明

索尼FCB-EW9500H输出定义为4K HDMI信号，无法直接对接不同场景的各类视频接口，因此必须搭配专用编码控制板完成信号转换与输出，相关基础原理可参考往期技术文章《FCB-EW9500H高清机芯，为何要搭配4K控制板输出图像？》。

针对这款机芯的不同场景需求，轩展科技作为深耕索尼FCB系列的高清视频二次开发方案商，已自主研发出6套成熟的视频图像输出解决方案，覆盖从高空无人机到水下机器人的全场景需求：

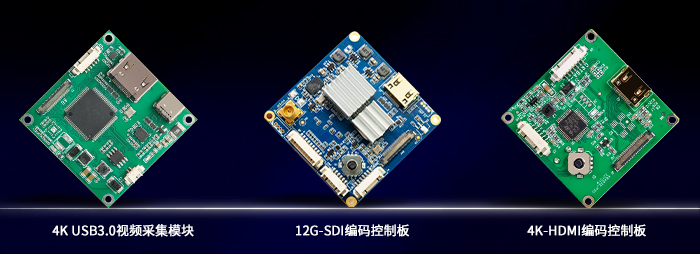

1. 4K-HDMI编码控制板

核心功能与优势： 这是FCB-EW9500H适配量最高的通用型编码控制板，采用迷你HDMI接口设计，通过LVDS协议与机芯直连，即插即用无需对机芯做任何额外参数配置，即可稳定输出2160P/30的4K超高清视频信号。同时集成完整的机芯控制链路，可一站式实现视频采集、信号转换、实时传输、画面处理，以及变焦、聚焦等VISCA指令控制功能，大幅降低开发门槛。
适配场景： 对超高清画面有基础需求的通用场景，包括行业无人机航拍、中小型视频会议终端、医疗辅助影像设备、常规工业视觉检测等。

2. 12G-SDI编码控制板

核心功能与优势： 专为专业级长距离传输场景设计，控制板同时搭载迷你MCX射频接口与迷你HDMI接口，可让FCB-EW9500H同时输出6G-SDI与4K-HDMI两路独立视频信号。SDI接口天生具备强抗干扰特性，无压缩传输距离远高于普通HDMI接口，完全适配广电级专业传输标准。 适配场景： 工业视觉高精度检测、广电直播录播、户外远距离移动巡检等对信号稳定性、传输距离有高要求的专业领域。

3. 4K USB TYPE-C视频采集模块

核心功能与优势： 这是最便捷的快速调试方案，无需额外配置驱动，即可让FCB-EW9500H的4K视频图像直接在电脑端实时显示。控制板同时搭载TYPE-C和HDMI环出双4K输出接口，其中TYPE-C接口支持2160P/15FPS传输，HDMI环出支持2160P/30FPS传输，可同时对接电脑与显示设备。基于USB3.0 5Gbps的高速传输标准，完全满足4K超高清视频的低延迟实时传输需求，画面流畅无卡顿。
适配场景： 桌面端实时监控、小型专业视频录制、实验室工业检测调试等需要快速对接电脑的场景。




4. 4K P60 HDMI编码控制板

核心功能与优势： 专为FCB-EW9500H的4K60帧原生性能定制开发，可完整释放机芯的2160P/60高帧率输出能力，实现高分辨率高帧率视频信号的稳定无压缩传输，完全满足超高清高速视频的处理需求，不会出现高帧率下的画面丢帧、拖影问题。 适配场景： 广播电视直播、微创医疗影像、智能交通高速抓拍、高端视频会议等对高分辨率、高帧率有严苛要求的领域。

5. 4K P60 AI网络控制板

核心功能与优势： 可将FCB-EW9500H输出的2160P/60视频信号，直接转换为标准网络视频流，支持远距离IP网络传输，同时预留AI算力扩展接口，可直接对接边缘智能分析模块，无需额外加装编码设备。
适配场景： 大型分布式安防监控、远程视频会议、广域智能交通管控等对高分辨率与超远距离传输有双重高标准要求的领域。

6. 4K HDMI 转MIPI转接板

核心功能与优势：可将FCB-EW9500H视频信号转成MIPI信号，直接对接SOC芯片的MIPI接口，方便相机调试。
适配场景：英伟达、高通、树莓派、海思、全志、瑞芯微RK3588等主流主控平台。

重要注意事项

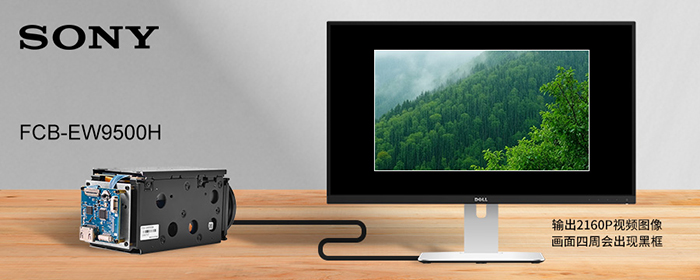

索尼FCB-EW9500H的有效像素为417万，并非标准800万像素的全4K传感器，因此使用以上方案输出2160P分辨率视频时，画面四周会出现轻微黑框现象。该问题可通过后期画面裁剪工具处理，或直接将输出模式切换至1080P即可完全消除。

方案总结

轩展科技针对FCB-EW9500H自主研发的这6套视频输出方案，从便捷调试到广电级专业应用，全面覆盖了不同行业场景的差异化图像输出需求，开发者无需从零开始做硬件适配，直接选用对应方案即可快速完成项目落地。

FAQ

Q：FCB-EW9500H搭配4K P60 HDMI编码控制板后，能直接在普通4K显示器上输出2160P60画面吗？
A：可以，该编码控制板输出的是标准HDMI2.0协议信号，只要你的显示设备支持HDMI2.0及以上版本，且兼容2160P/60分辨率规格，无需额外转接即可直接点亮输出稳定的高帧率画面。


Q：使用12G-SDI编码控制板时，SDI信号最长可以传输多远？
A：在使用符合广电标准的75-5同轴线缆的前提下，6G-SDI信号无中继传输距离可达到100米以上，远超过普通HDMI线缆的传输上限，完全满足户外长距离工业巡检、广电直播等场景的布线需求。
