产品概述：
4K USB3.0 TYPE-C采集模块集成了4K超高清分辨率、USB3.0高速数据传输以及TYPE-C与HDMI双4K输出优势于一体。4K USB3.0 TYPE-C采集模块适用于SONY FCB 4K超高清一体化摄像机芯以及与FCB系列机芯接口相同的大部分4K机芯。
通过LVDS接口连接机芯，自动识别机芯高清视频格式。
支持720P/1080P/1200P/2160P各种帧率，让SONY FCB 4K超高清一体化摄像机所拍摄图像即刻显示在电脑屏幕中
功能特点：
4K USB3.0 TYPE-C采集模块直接连接SONY FCB 4K超高清一体化摄像机模组
最大输出分辨率可达3840x2160P15
支持2160P、1080P、1200P、1024P、960P、768P、720P、600P、576P、480P
支持串口，串口需要驱动，摄像机免驱
可控制PC相机、MCU通讯功能
电源：DC 12V 1A
工作温度：-5~60℃
尺寸：48*48*5mm(不含散热片尺寸)
支持的机芯及视频格式
支持的机芯及视频格式
| 机芯型号 | 4K TYPE-C视频格式 | 4K HDMI环出视频格式 |
4KTYPE-C输出标准UVC协议的高清视频，
在Windows系统中都免装驱动程序。
视频格式有:
3840x2160P15;
1920x1080P60/50/30/25/20/10:
1600x1200P60/50/30/25/20/10:
1360x768P60/50/30/25/20/10:
1280x1024P60/50/30/25/20/10:
1280x960P60/50/30/25/20/10;
1280x720P60/50/30/25/20/10;
1024x768P60/50/30/25/20/10:
800X600P60/50/30/25/20/10;
720x576P60/50/30/25/20/10:
720x480P60/50/30/25/20/10
640x480P60/50/30/25/20/10.
适应各种直播程序以及QQ、微信、SKYPE
等各种即时通讯软件。
|
| FCB-ER8500 |
2160p/15
1080p/60,1080p/59.94
1080p/50,1080p/30,
1080p/25
720p/60,720p/50
720p/30, 720p/25
|
2160p125，2160p30
1080p/60,1080p/59.94,
1080p/50,1080p/30,
1080p/25,
720p/60,720p/50,
720p/30,720p/25
|
|
| FCB-EW9500H | |||
| FCB-ES8230/FCB-CS8230 | |||
| FCB-ER8530/FCB-CR8530 | |||
| FCB-ER8550/FCB-CR8550 | |||
| FCB-ER8300/FCB-CR8300 |
规格参数：
| 功能 | 参数 |
|---|---|
| 型 号 | PCB-UD111 |
| 对接相机 | 索尼FCB超高清高清系列 |
| 输出格式 | 2160P、1080P、1200P、1024P、960P |
| 驱动 | 摄像机免驱、串口需要驱动 |
| 串口 | 支持 |
| PC、相机、MCU通讯功能 | 可控制 |
| 尺寸大小 | 48*48*5mm(不含USB接口、散热片尺寸) |
| 电源 | DC 12V1A |
| 重量 | 13.3g |
| 工作温度 | -5~60℃ |

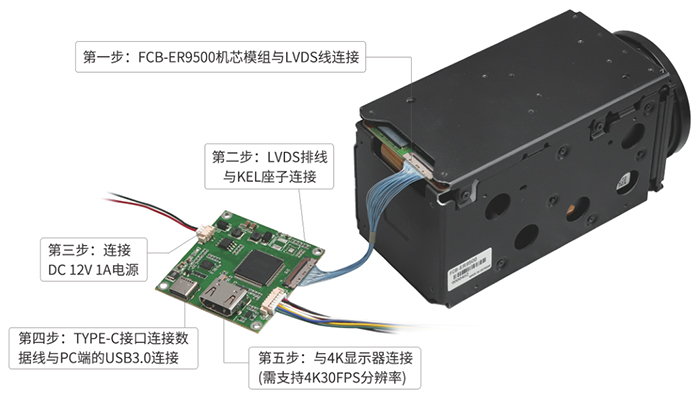

连接示意图：
产品清单：

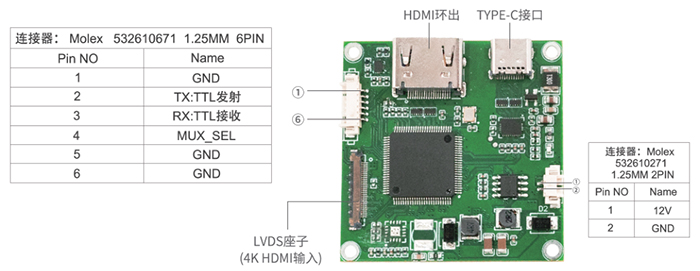

接口定义说明：
