产品概述：
索尼FCB-ER9500作为首款搭载1/1.8英寸STARVIS2 CMOS传感器的4K60帧一体化摄像机模组，凭借其840万像素超高清成像与25倍光学变焦能力，为高帧率视频应用提供了硬件基座，但需依赖专业编码控制板释放其完整性能。

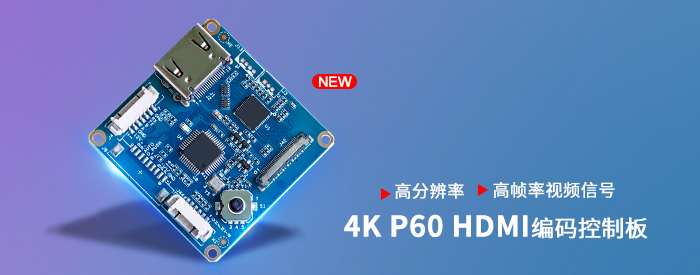

4KP60 HDMI编码控制板的诞生，正是为解决这一技术瓶颈而生。通过定制化电路设计，该控制板突破了传统HDMI接口的带宽限制，实现了2160P/60帧视频信号的无损传输。
是轩展科技自主研发的新一代视频处理方案，支持4K分辨率（3840x2160）下每秒60帧（P60）的高清视频输出，确保图像清晰流畅，无拖影和模糊现象。
满足广播电视、医疗影像、智能交通等场景对高帧率、高画质视频传输的严苛需求。
关键特性：
4K P60 HDMI编码控制板连接摄像机芯模组后，即可自动识别并输出高清视频信号，简化安装和调试过程。
多功能控制：支持485控制和英文OSD菜单，用户可以通过外接按键轻松调整摄像机参数，如焦距、曝光、白平衡等。
预置位与自动巡航：具备独有断电记忆、预置位和自动巡航功能（选配），能够自动切换不同的拍摄角度，减少人工干预，提升操作效率。
其他功能：支持RS232和TTL232功能（选配）。
支持的机芯及视频格式：
| 品牌 | 产品型号 | 4K HDMI |
| SONY | FCB-ER9500 |
2160P60, 2160P50, 2160P30, 2160P25, 1080P60,1080P59.94, 1080P50,1080P30,1080P25, 720P60,720P50, 720P30, 720P25 |
| FCB-EW9500H | ||
| FCB-ER8530 |
2160P30, 2160P25 1080P60,1080P59.94,1080P50,1080P30,1080P25, 720P60,720P50,720P30, 720P25 |
|
| FCB-CR8530 | ||
| FCB-ER8550 | ||
| FCB-CR8550 | ||
| FCB-ES8230 | ||
| FCB-CS8230 | ||
| FCB-ER8300 | ||
| FCB-CR8300 |
注:兼容SONYVISCA协议的其他4K品牌机芯
产品参数：
| 对接机芯 | SONY FCB超高清系列 | 输出格式 | 2160P、1080P、720P |
| 协议 | 自动识别PELCO-D/P协议 | 输出 | 4K HDMI |
| 控制 | 支持RS485 | 接口 | HDMI A型 |
| 工作温度 | -5~+65℃ | 电源 | DC12V 1A |
| 重量 | 约10.6g | 尺寸 | 约42*42*8mm |

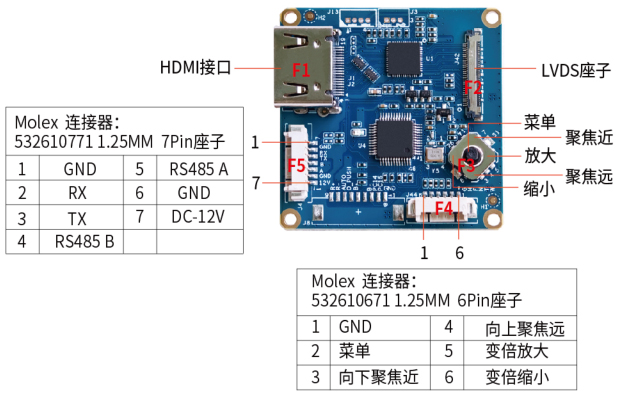

接口定义：
F1.HDMI输出接口:负责传输超高清视频信号。
F2.LVDS输入接口。
F3.五向开关。
F4.Moles连接器(J44):532610671 1.25MM 6Pin座子接口定义(从左往右)。
F5.Moles连接器(J4):532610771 1.25MM 7Pin座子,接口定义(从左往右)。
选购型号：
| 采购型号 | 功能 |
| PCB-UD010 | 带RS485控制 |
| PCB-UD011 | 带RS485控制及RS232控制 |
| PCB-UD012 | 带RS485控制及TTL232控制 |

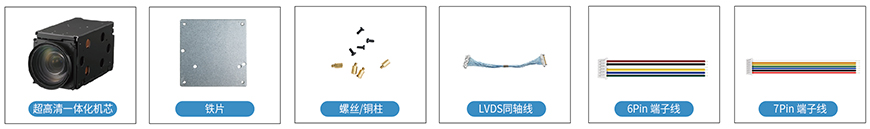

产品配件：
 |
 |
 |
 |
 |
|
LVDS线（8cm） 可定制线长 （选配） |
6Pin 端子线 (15cm)(标配) |
7Pin 端子线 (15cm)(标配) |
螺丝/铜柱:M2*5 |
铁片 (50*50mm) |
预安装效果图：
 |
 |
 |
| FCB-ER9500+4KP60 HDMI编码控制板 | FCB-EW9500H+4KP60 HDMI编码控制板 | FCB-ER8530+4KP60 HDMI编码控制板 |
注：产品可单独购买，也可以机芯+控制板整套购买，整套购买默认不安装，如需预安装请下单时备注。
连接示意图：
准备工作
连接步骤
