产品概述：
1、4KP60 AI网络编码控制板，专为索尼4K超高清一体化机芯定制开发，兼容大多数接口规格相同的4K机芯。通过30Pin LVDS同轴线和机芯对接，数据传输高效、稳定。
4KP60 AI网络编码控制板 正面
一、 硬件接口与扩展能力
4KP60 AI网络编码控制板 背面
产品参数：
产品型号：VRS-UD410
物理连接步骤：
注：本步骤仅作物理连接示例，未含电气连接，无法获取图像。如需电气连接协助，请联系技术支持。
1、4KP60 AI网络编码控制板，专为索尼4K超高清一体化机芯定制开发，兼容大多数接口规格相同的4K机芯。通过30Pin LVDS同轴线和机芯对接，数据传输高效、稳定。
2、支持多接口同步输出4K视频信号，配置好相机格式后，可通过HDMI与RJ45网口同时输出4K超高清画面，适配更多场景传输。

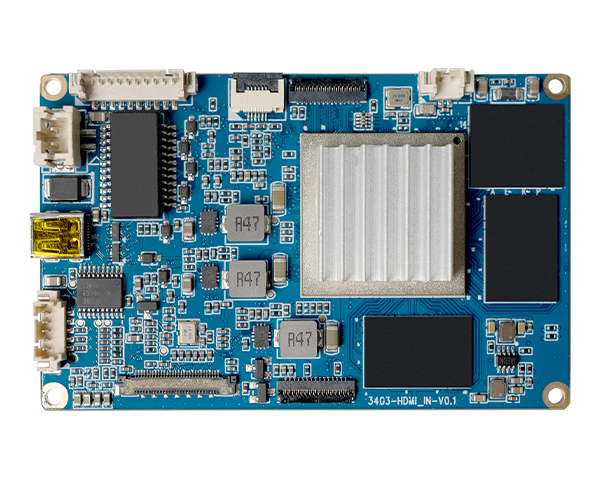

4KP60 AI网络编码控制板 正面
3、可接入 MIPI 或 BT656 热成像相机，红外视频以子码流传输至后端；支持 OSD 叠加，依托高性能实时传输技术，能够低延迟稳定推送视频。
4、配套完整 SDK 开发包，支持二次开发与功能拓展，灵活适配各类行业项目。
功能特点：
功能特点：
一、 硬件接口与扩展能力
热成像接入：支持MIPI相机或BT656热成像相机接入，并能通过子码流向后端输出红外视频。
音频交互：支持双向语音对讲；提供1路音频输入（支持拾音器）和1路音频输出（适配耳机/功放）。
控制与存储：配备1路TTL串口及IE界面串口透传功能，可直接控制相机及编码板；支持TF卡本地存储与报警输入/输出。
二、 高清编码与自由配置
双编码格式：支持H.264与H.265编码格式自由切换。
超高清画质：最高支持2160P60分辨率的显示、存储与传输；HDMI输出最高可达4KP60，且可通过指令自由配置。
自定义显示：全面开放OSD功能，满足多样化字符叠加需求。
三、 网络与协议兼容性
多协议支持：兼容国标28181协议（可选配）及ONVIF协议，可无缝对接主流客户端软件和NVR。
高码流输出：支持最高100M码流的广电级网络视频流输出，并支持中心十字线指令调用。
便捷管理：支持Web端配置与OTA在线升级。

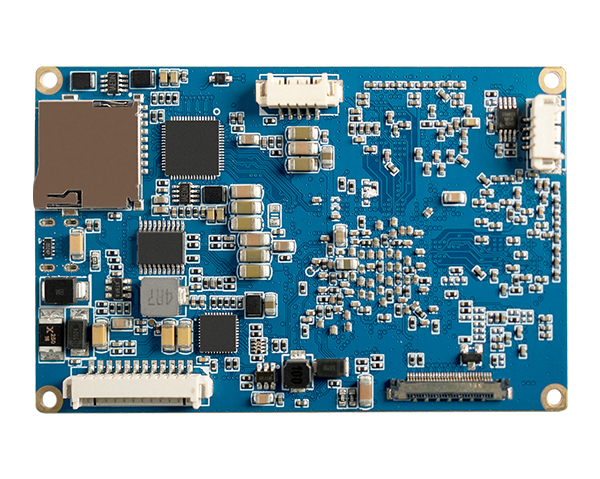

4KP60 AI网络编码控制板 背面
四、 报警与存储联动
移动侦测：支持移动侦测报警功能。
多重联动：报警触发后，支持前端本地存储、回放与下载；同时联动中心端弹出提醒与画面，并支持自动图片抓拍。
产品参数：
产品型号：VRS-UD410
视频输出接口：HDMID型、网络信号同步输出
视频输出格式：3840x2160、1920x1080、1280x720
AI程序：人脸识别、车辆识别、车牌识别、区域闻入等(选配)
视频处理：H.264/H.265视频编码，支持三码流，码流500k~100Mbps可调
音频处理：G711/AAC编码，支持语音双向，支持降噪，回声抵消
UART接口：一路TTLUART接口，支持机芯的控制
TF接口：一个TF卡插座，最大支持512G TF卡存储
USB：1个USB HOST/DEVICE接口，可扩充USB存请/WIFI/4G接口
产品尺寸：约48*75*5mm(不含散热片)
产品净重：约32.7g
预安装效果图：
 |
 |
 |

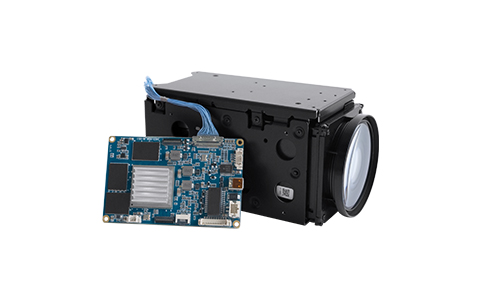

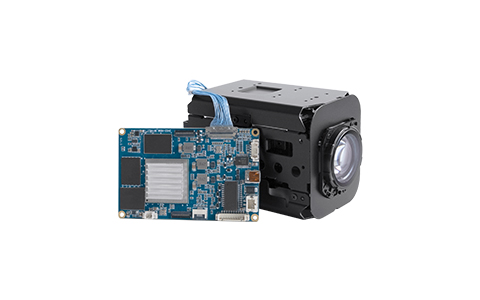

| 4KP60 AI网络编码控制板+FCB-ER9500 | 4KP60 AI网络编码控制板+FCB-EW9500H | 4KP60 AI网络编码控制板+FCB-ER8530 |
物理连接步骤：
注：本步骤仅作物理连接示例，未含电气连接，无法获取图像。如需电气连接协助，请联系技术支持。
 |
 |
 |
|

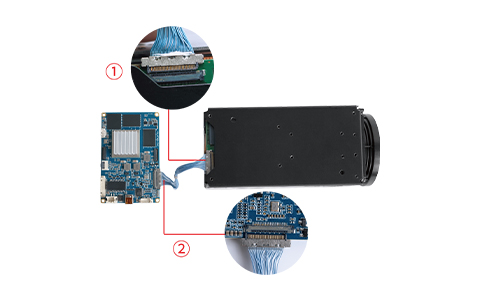

步骤一：
1. 超高清一体化机芯平行接入LVDS同轴线(如上图①)
2. 4K P60 AI网络编码控制板平行接入LVDS同轴线(如上图②)
注：金手指朝上，严禁反插
|

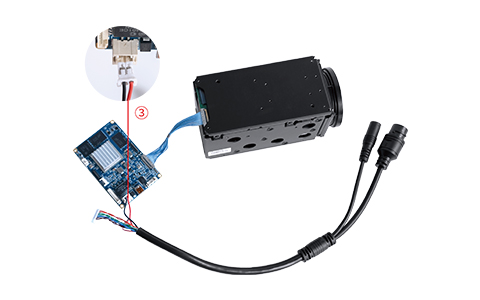

步骤二：
3. 4K P60 AI网络编码控制板与电源线物理连接(如上图③)
|

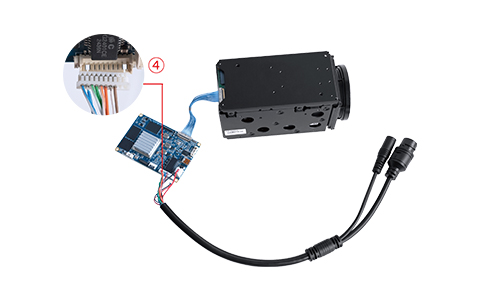

步骤三：
4. 4K P60 AI网络编码控制板与网络尾线物理连接(如上图④)
|
